Úložiště s dlouhým zatížením: Systémy, konfigurace a průvodce výběrem

Proč dlouhé zatížení vyžaduje účelové úložiště

Dlouhé náklady – ocelové trubky, hliníkové výlisky, řezivo, armatura, plastové trubky, válcované tkaniny a konstrukční profily – sdílejí problém skladování, který standardní paletové regály nemohou vyřešit: jejich délku. Šestimetrová ocelová tyč uložená na podlaze zaujímá po celé své délce pevnou stopu, blokuje sousední inventář, vytváří nebezpečí zakopnutí a převrácení pro každého, kdo pracuje poblíž, a neposkytuje žádnou ochranu proti poškození povrchu při kontaktu se zemí nebo jinými materiály. Když se nahromadí desítky nebo stovky takových kusů, podlaha skladu se stane spíše pasivem než aktivem.

Následky jsou měřitelné. Zařízení spoléhající na podlahové stohování pro dlouhé materiály hlásí až o 35 % více využitelné podlahové plochy obnovené po instalaci účelových regálů a 50% snížení zranění při manipulaci s materiálem, podle výzkumu z roku 2025 z Institutu manipulace s materiálem. Kromě omezení zranění správné skladování dlouhého nákladu eliminuje ohýbání a deformace, ke kterým dochází, když nepodporované délky spočívají nerovnoměrně na jiných materiálech – poškození, které není vidět na příjmu, ale stává se nákladným, když zákazník odmítne deformovaný materiál.

Trh nabízí pět různých systémových architektur pro ukládání dlouhých zátěží. Každá slouží jiné kombinaci typu nákladu, hmotnosti, frekvence načítání a půdorysu. Zvolit ten špatný znamená zaplatit kapitálové náklady za systém, který buď nedostatečně funguje, nebo příliš komplikuje každodenní operace. Níže uvedené části rozdělují jednotlivé možnosti a podmínky, za kterých se jedná o správnou specifikaci.

Pět typů systémů pro skladování dlouhého nákladu

Skladovací systémy pro dlouhé náklady nejsou zaměnitelné. Následujících pět kategorií představuje základní architektonické přístupy dostupné plánovačům skladů, střediskům kovových služeb, dílnám a distribučním zařízením:

• Konzolové regály: Horizontální ramena vyčnívající z vertikálních sloupů. Žádné přední sloupky. Dominantní řešení pro pažby s variabilní délkou, nepravidelného tvaru nebo velmi těžké pažby vyžadující přístup vysokozdvižným vozíkem nebo jeřábem.
• Voštinové (holubinkové) regály: Mřížka jednotlivých horizontálních trubek nebo kanálů, z nichž každá drží jeden svazek nebo kus. Extrémně vysoká hustota uložení s individuální kontrolou umístění. Nejlepší pro operace s vysokým počtem SKU, kde je nezbytná sledovatelnost na úrovni kusu.
• Vertikální (svislé) úložné systémy: Materiály uložené na konci ve vertikálních přepážkách nebo štěrbinách. Minimalizuje stopu na podlaze pro kratší délky. Běžné v dílnách a výrobních buňkách, kde je primárním omezením podlahová plocha.
• Dynamické (průtokové) systémy s dlouhým zatížením: Šikmé kolejnice umožňují, aby materiál proudil vpřed pod gravitací, když jsou přední díly odstraněny. Vhodné pro operace s vysokým obratem s konzistentním průřezem materiálu, kde je vyžadována rotace FIFO.
• Automatizované skladovací systémy s dlouhým nákladem (ALSS): Počítačem řízené mechanismy vyhledávání, které doručují specifické svazky nebo délky do pevného výstupního bodu. Možnost s nejvyšší hustotou a nejnižší pracností pro operace s velkými zásobami a konzistentními profily materiálů.

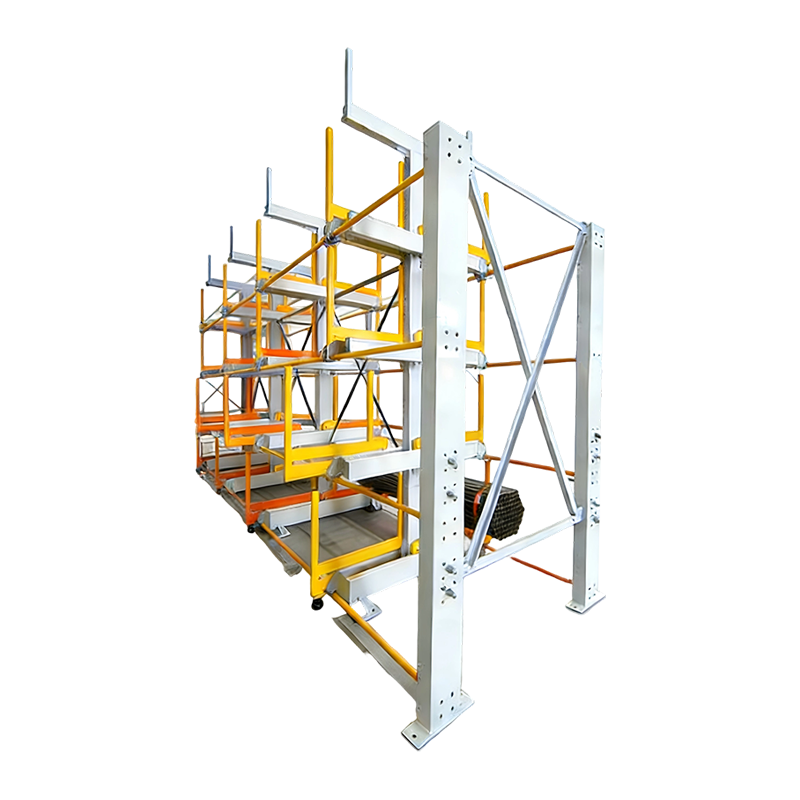

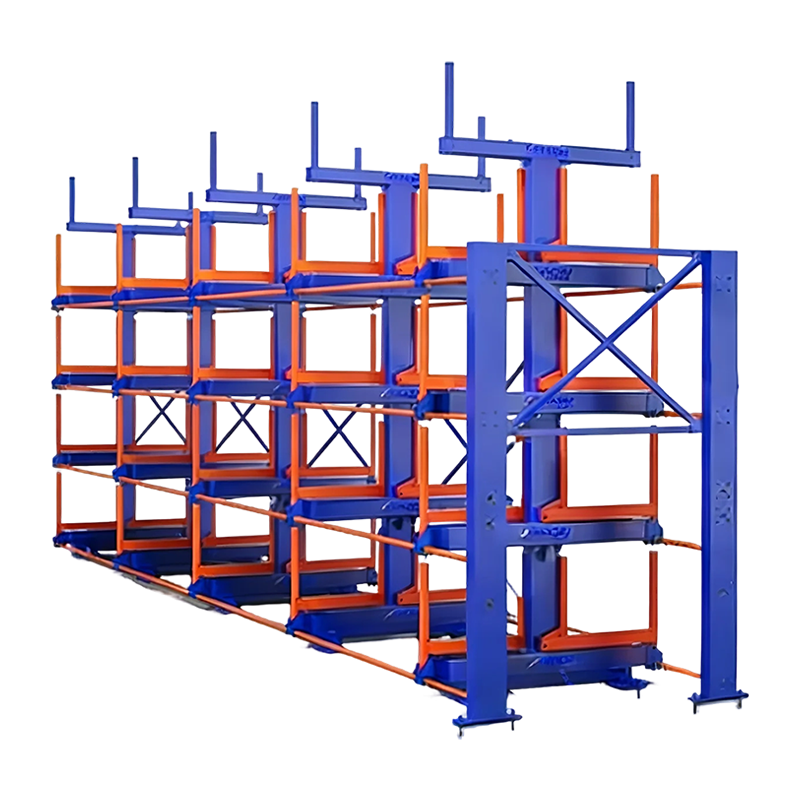

Konzolové regály: Průmyslový standard

Konzolové regály jsou celosvětově nejrozšířenějším systémem skladování dlouhých nákladů, a to z dobrého důvodu: pojme nejširší škálu typů materiálů, délek a hmotností, aniž by vyžadovala pevnou geometrii přihrádek. Ramena jsou umístěna v libovolné výšce podél sloupu v krocích 75–100 mm, ve většině moderních systémů se nastavují bez použití nástrojů a prodlužují nebo zkracují podle toho, jak se profily zásob v průběhu času mění. Žádný jiný systém nenabízí stejnou kombinaci flexibility, nosnosti a dostupnosti.

Systém se skládá ze tří konstrukčních prvků: základna (základ ukotvený v podlaze zajišťující boční stabilitu), sloupec (vertikální svislý stojan nesoucí všechna přenášená zatížení) a paže (vodorovné projekce, na kterých spočívají materiály). Ramena jsou k dispozici v délce od 300 mm do 1 800 mm; praktickým pravidlem je zvolit délku ramene alespoň rovnou celé hloubce skladovaného materiálu, přičemž žádný přesah nepřesahuje polovinu rozteče svislých koncových ramen.

Dvě konstrukční metody definují úroveň konstrukčního výkonu:

• Rolovací (lehká až střední zátěž): Vyrobeno z ocelového plechu válcovaného za studena, šroubovaná sestava, ramena typicky o hmotnosti do 700 kg každé. Rychlejší instalace, nákladově efektivní pro zatížení do 1 500 kg na rameno. Preferováno použití v interiéru.
• Strukturální (těžký provoz): Konstrukce I-nosník nebo C-kanál válcovaná za tepla, přišroubovaná pomocí vysokopevnostních spojovacích prvků, ramena o hmotnosti od 900 kg do více než 3 000 kg každé. Vhodné pro venkovní dvory (k dispozici je pozinkovaný povrch), nakládání mostovými jeřáby a prostředí s vystavením nárazu vysokozdvižného vozíku.

Možnosti konfigurace dále definují prostorový výkon systému:

• Jednostranné: Paže pouze na jedné tváři. Umístěn ke stěně pro maximalizaci podlahové plochy. Nejlepší tam, kde je primární strategií skladování po obvodu zdi.
• Oboustranné: Paže na obou stranách stejného sloupu. Zdvojnásobuje úložnou kapacitu na stopu sloupce. Vyžaduje přístup do uličky z obou stran; optimální pro volně stojící instalace v korpusu skladu.
• Mobilní konzola: Jedno nebo oboustranné jednotky namontované na podlahových lištách s elektrickým pohonem. Uličky jsou vytvářeny pouze v případě potřeby přístupu, čímž se zvyšuje hustota o 30–50 % oproti statickým systémům v ekvivalentní podlahové ploše.

Konzolové systémy vyhovují konstrukčním výkonnostním standardům včetně ANSI/RMI MH16.1, která řídí jmenovité zatížení, limity průhybu a konstrukci sloupů pro průmyslové regálové systémy. Zařízení by si měla před zakoupením jakékoli konzolové instalace vyžádat technickou dokumentaci prokazující shodu s touto normou – a případně místními seismickými požadavky. Prozkoumejte naši celou řadu regálové systémy pro skladování dlouhého materiálu , včetně jednostranných, oboustranných a těžkých konfigurací pro vnitřní i venkovní aplikace.

Voštinové a holubinkové systémy: Maximální skladovací hustota

Tam, kde konzolové regály ukládají více kusů na úroveň ramen a získávají je pomocí vysokozdvižného vozíku nebo jeřábu, voštinové úložiště přiřadí každému jednotlivému svazku, tyči nebo délce vlastní vyhrazený horizontální kanál. Systém je mřížka čtvercových nebo kulatých trubek – obvykle o průřezu 150 mm až 400 mm – naskládaných do konstrukčního rámu a přístupných z přední strany pomocí specializovaného sběrného vozíku, bočního nakladače nebo automatického vytahovače.

Výhoda hustoty je významná: voštinový systém v dané půdorysné ploše může uložit dvojnásobný až čtyřnásobný počet jednotlivých řádkových položek ve srovnání s konzolovými regály pokrývajícími stejnou plochu, protože vertikální prostor je plně využit bez plýtvání mezerami mezi úrovněmi ramen. Každá pozice kanálu je diskrétní skladové místo s přiřazenou adresou, což umožňuje sledování na úrovni kusů na základě čárového kódu nebo RFID, což je nemožné v konzolovém prostředí, kde několik kusů sdílí ruku.

Kompromisem je nepružnost rozměrů přihrádek. Každý kanál je dimenzován pro určitý rozsah průřezu. Zařízení skladující širokou škálu profilů materiálů – čtvercová tyč, kulatá trubka, plochý pás – vyžaduje proporcionálně složitou směs velikostí kanálů a přidání nových profilů materiálů může vyžadovat další části rámu spíše než jednoduché přemístění ramen. Voštinové systémy jsou nejproduktivnější v kovových servisních střediscích, distribučních skladech a výrobních provozech se stabilními, dobře definovanými profily zásob a vysokou frekvencí vychystávání.

Voštinové úložiště je také základní architekturou pro většinu automatizovaných systémů pro vyzvedávání dlouhého nákladu, kde mřížka kanálů slouží jako úložné médium a vozík stroje automaticky zajišťuje extrakci a dodávku.

Automatizovaná řešení úložiště s dlouhou zátěží

Automatizované skladovací systémy s dlouhým nákladem (ALSS) – někdy nazývané automatizované systémy pro ukládání trubek nebo tyčí – kombinují voštinovou nebo konzolovou analogovou skladovací strukturu s počítačem řízeným vytahovacím mechanismem, který lokalizuje, extrahuje a dodává určený svazek nebo délku do určené výstupní stanice bez zásahu operátora do skladovací zóny. Operátor interaguje pouze na výstupním bodě, čímž eliminuje čas a riziko spojené s navigací vysokozdvižného vozíku regálovou uličkou za účelem lokalizace a vyjmutí konkrétního kusu.

Provozní výhody se skládají ze tří dimenzí:

• Efektivita práce: Jediný operátor na výstupní stanici může řídit tok materiálu, který by jinak vyžadoval dva nebo tři operátory vysokozdvižných vozíků, kteří by obsluhovali skladovací uličky. V provozech, které probíhají na více směn, samotné snížení mzdových nákladů obvykle přináší návratnost do 18–36 měsíců u středně velkých až velkých instalací.
• Hustota uložení: Protože jsou eliminovány uličky pro navigaci vysokozdvižných vozíků, mohou automatizované systémy skladovat materiál o hustotě o 60–80 % vyšší než ekvivalentní ruční konzolové instalace na stejné půdorysné ploše budovy.
• Přesnost inventáře: Každou těžbu a vracení zaznamenává systémový software pro řízení skladu (WMS). Ověření na základě hmotnosti nebo délky na výstupní stanici zajišťuje, že byl získán správný materiál a že záznamy o zásobách jsou aktualizovány v reálném čase – úroveň přesnosti, kterou manuální operace nemohou trvale udržet.

Automatizované systémy představují významnou kapitálovou investici a jsou nejvíce ospravedlnitelné v zařízeních s vysokými denními objemy vychystávání, drahými nebo obtížně získatelnými zásobami materiálu, kde jsou chyby drahé, nebo na trzích práce, kde jsou kvalifikovaní operátoři vysokozdvižných vozíků vzácní nebo drahí. Pro automatizaci plechů a plochých zásob naše automatizované systémy skladování plechů poskytují stejné principy hustoty a přesnosti vyhledávání jako u formátů plochých materiálů.

Klíčová kritéria výběru: Rozhodovací matice

Většina zařízení nepotřebuje nejsofistikovanější dostupný systém – potřebují systém, který nejlépe odpovídá jejich specifickému provoznímu profilu. Rozhodnutí o výběru řídí čtyři proměnné:

Praktická zkratka výběru: pokud váš provoz získává materiál více než 15–20krát za směnu a chyby přesnosti jsou nákladné, vyhodnoťte automatizované systémy. Pokud je frekvence vyhledávání nižší a skladba zásob se často mění, konzolové regály nabízejí nejlepší kombinaci kapacity, flexibility a kapitálové efektivity. Pro většinu operací skladování, výroby a distribuce kovů, naše dlouhý stojan na skladování materiálu řada pokrývá konzolové a konstrukční konfigurace, které splňují nejširší škálu požadavků na průmyslové skladování.

Podlahová plocha vs. vertikální prostor: Výpočet ROI

Návratnost investice do regálů pro skladování dlouhého nákladu je nejjasněji demonstrována převedením podlahové plochy uvolněné regály na hodnotu v dolarech za metr čtvereční a jejím porovnáním s ročními náklady na systém.

Vezměme si typický scénář kovového servisního centra: 2 000 m² skladové podlahy, kde 600 m² v současnosti zabírá sklad dlouhého materiálu naskládaných na podlahu. Instalace oboustranných konzolových regálů na půdu 200 m² (čtyři řady regálů s přístupovými uličkami) může pojmout stejný objem materiálu, který dříve vyžadoval 600 m², čímž se obnoví 400 m² využitelné podlahové plochy. Při sazbě pronájmu průmyslového skladu ve výši 80 USD za m² za rok představuje tento využitý prostor 32 000 USD v ročním snížení podlahových nákladů – před zohledněním snížených materiálních škod, nižší míry zranění, rychlejších časů načítání a zlepšené přesnosti zásob.

Vertikální využití prostoru tento výpočet dále umocňuje. Standardní průmyslová budova se světlou výškou 9 metrů může pojmout konzolové regály do 7–8 metrů, přičemž na jedné ploše může být umístěno několik úrovní ramen. Jedna 6metrová sloupová sekce se šesti úrovněmi ramen s roztečí 1 200 mm ukládá materiál do vertikálního objemu, který by vyžadoval stohování na podlaze na mnohonásobně větší ploše.

Výpočet ROI pro automatizované systémy toto dále rozšiřuje: snížené náklady na pracovní sílu, téměř nulové chyby při vyhledávání a zlepšená rychlost obratu materiálu jsou provozní zisky, které se každoročně sčítají. U velkoobjemových operací zpracovávajících více než 500 vychystávání za den celkové náklady na vlastnictví po dobu 10 let často upřednostňují automatizaci před pokračujícími mzdovými náklady na ruční konzolové operace.
